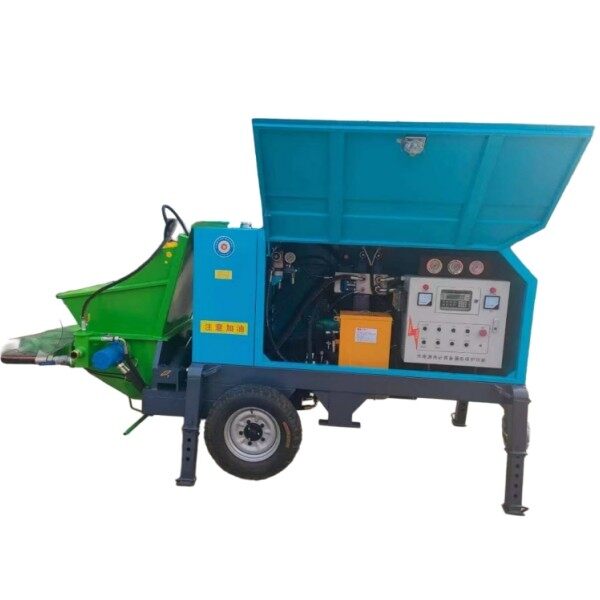

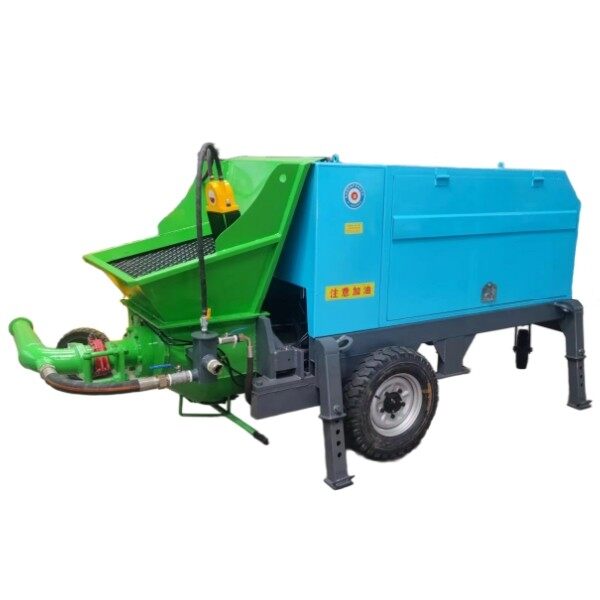

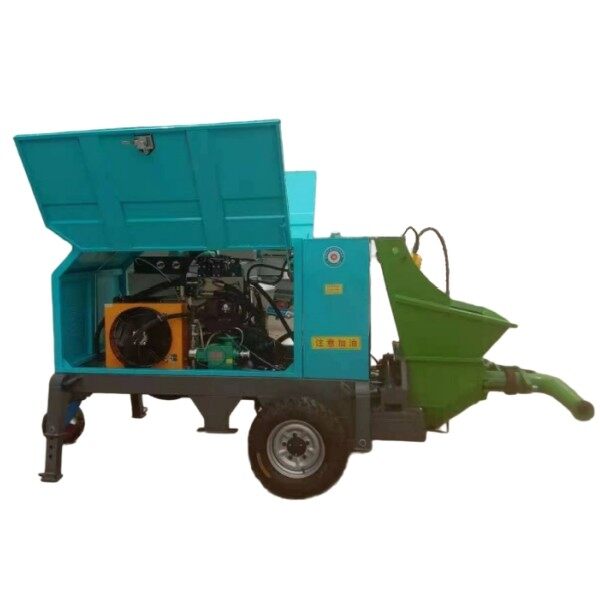

油圧湿式吹付けコンクリート機械





TYSP-90C 油圧湿式ショットクリート マシンは、湿式スプレー用途向けに設計された最先端の高効率コンクリート スプレー マシンです。 TYSP-90C は、正確に制御された水セメント比で均一な混合物を提供することに優れており、水とセメントの水和プロセスを大幅に強化します。これにより、粉塵の発生が最小限に抑えられ (5% 未満)、反発が減少し (最大 30% まで)、コンクリートの均質性に優れ、適用された吹き付けコンクリートの強度が向上します。最先端の技術と合理的な構造を取り入れた設計により、安定した性能と操作・メンテナンスの容易さを実現しています。さらに、耐用年数が長いため、請負業者にとって費用対効果の高い投資になります。







モデル	タイスプ-90C
容量	3-9 m3/h
輸送距離	水平100m/垂直30-40m
最大。集合体サイズ	15mm以下
供給パイプ内径	Φ57mm
最大。使用圧力	20MPa
送り高さ	1.1 m
モーター出力	22KW
オイルタンク容積	180 L
ホッパーサイズ	Φ140*650mm
重さ	1700kg





構造

1. TYSP シリーズコンクリート油圧湿式吹付けコンクリート機械は、高効率と信頼性の高い性能を目指して設計された最先端の建設機械です。この機械には、最適な動作を保証するためのいくつかの重要なコンポーネントが統合されています。堅牢なフレーム アセンブリ、効率的なオイル ポンプ電気ユニット、洗練された油圧およびソレノイド バルブ逆転システム、PLC 統合電気自動制御システム、高性能コンクリート ポンプ システム、ホッパーなどです。材料供給装置、高度な射出システム、包括的な潤滑冷却システムを備えています。



2. これらのコンポーネントは相乗的に機能し、厳しい条件下でも一貫したパフォーマンスと耐久性を実現します。 PLC コントローラーと誘導近接スイッチは、電磁逆転バルブ、オイルシリンダー、斜めスイングシリンダー、その他の油圧コンポーネントを制御する上で重要な役割を果たします。この正確な制御により、S チューブ スイング バルブが定期的に開閉し、ポンプ システムのピストンとシリンダーがスムーズに動作し、連続的な吸入および吐出動作が容易になります。



動作原理



1. 制御メカニズムの中心となるのは、動作全体を調整する PLC 統合電気自動制御システムです。電磁逆転弁、オイルシリンダ、斜旋回シリンダなどの油圧機器を高精度に制御し、S管旋回弁の定期的な開閉を保証し、ポンピング時のピストンとシリンダの連続吸入・吐出動作を容易にします。システム。



2. ホッパー装置はコンクリート混合物をシステムに供給し、そこで混合された後、高度な注入システムを通じて注入されます。潤滑冷却システムにより、すべての可動部品が適切に潤滑および冷却され、過熱や摩耗が防止されるため、機器の寿命が延び、最適なパフォーマンスが維持されます。
